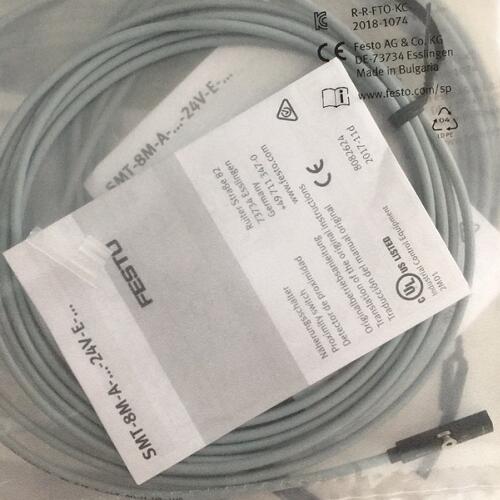

接近開關574337費斯托特點簡介
氣缸傳感器是通過磁場或簧片觸點檢測活塞磁鐵磁場的傳感器。它們用于為氣動驅動器提供二進制形式的活塞位置反饋。接近開關安裝在氣缸槽中所需的開關位置，并在檢測到活塞磁場時輸出標準化的 24 V 開關信號。
使用說明 支持/驅動器-傳感器概述“適用于驅動器的合適傳感器”
測得變量 位置
額定工作電壓 DC 24 V
工作電壓范圍 DC 5 V ... 30 V
反極性保護 適用于所有電氣連接
電氣接口 1，連接類型 帶插頭電纜
用于 T 型槽的電子接近開關，可從上方插入，可配置，通用的標準解決方案。
可按照個性化的方式進行配置或預配置
可從上方插入槽內，與型材齊平
LED 開關狀態指示器
LED 功能儲備指示器
電纜長度 0.1 ... 30 m
測量原理 磁阻式
環境溫度 -40 °C ... 85 °C
重復精度 0.2 mm
開關輸出 PNP
開關元件功能 常開觸點
打開時間 ≤1.3 ms
關閉時間 ≤7.3 ms
開關頻率 130 Hz
輸出電流 100 mA
使用安裝組件時的輸出電流 100 mA
開關電容 DC 2.8 W
使用安裝組件的開關電容，直流 2.8 W
產品型號:
NPQS-F-L-R38-Q10 替代NPQE-L-R38-Q10-P5
NPQS-F-L-R38-Q12 替代NPQE-L-R38-Q12-P5
NPQS-F-T-Q10-E 替代NPQE-T-Q10-E-P10
NPQS-F-T-Q10-Q12 替代NPQE-T-Q10-Q12-P10
NPQS-F-T-Q12-E 替代NPQE-T-Q12-E-P10
